LM393探讨

admin 于 2013-10-01 05:20 发表在 嵌入式开发笔记，👁 2857

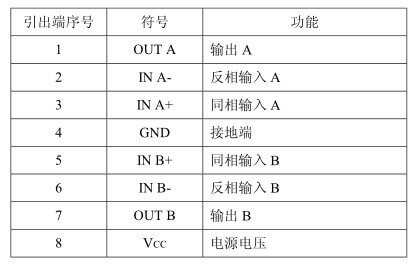

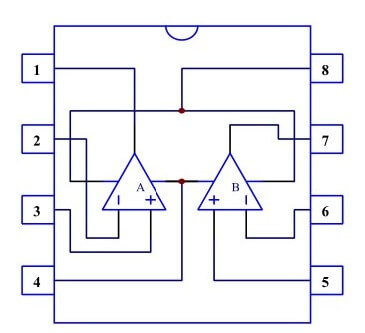

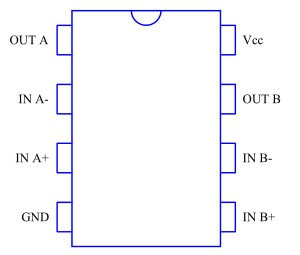

1. LM393

常用的比较器芯片：LM393。

主要应用于：限幅器，延时发生器，MOS时钟计数器。可以直接与TTL和CMOS相连。



2. 输出逻辑

当 A+ > A- ：输出高电平 ； 当 A+ < A- ：输出低电平。

LM393的输出为集电极开路，所以必须接 上拉电阻，以适应不同电平的需要。

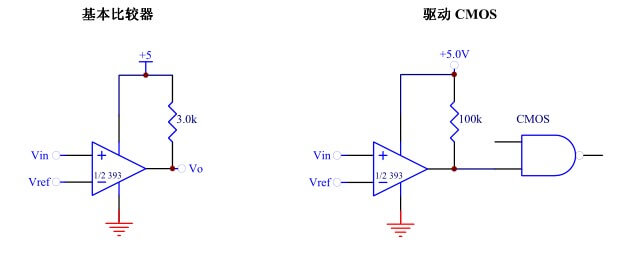

3. 基本应用
