74HC573芯片探讨

admin 于 2013-10-28 04:38 发表在 嵌入式开发笔记，👁 3739

74HC573官方文档：点击下载 ，之前用过74HC573锁存器，然而，最近在查看芯片手册时，发现自己对芯片工作的原理有所误读，在此，将此芯片做一探讨。

1. 74HC573

输出能直接接到CMOS，NMOS和TTL接口上。

操作电压范围：2.0v~6.0v

低输入电流：1.0uA

CMOS器件的高噪音抵抗特性，如下：


当锁存使能端为高时，这些器件的输出同步；当锁存使能为低时，符合建立时间和保持时间的数据会被锁存。

  • OE：3 State output Enable Input（Active Low） （3态输出使能输入，低电平有效）：使用中，一直保持为低电平。

  • LE：Latch Enable Input（锁存使能输入）：当LE为低电平时，输出Q保持上一次的数据不变；高电平时，数据与输入口相同。可以充分利用此点。

  • GND，VCC：地及电源。

  • 2，3，4，5，6，7，8，9 （D0-D7）： Data Inputs(数据输入)

  • 12，13，14，15，16，17， 18， 19： 3态锁存输出

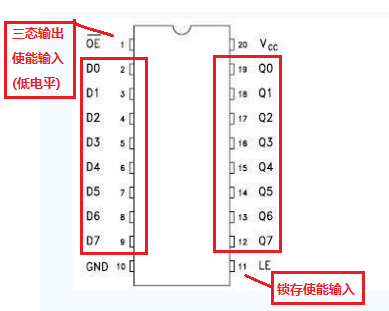

2. 管脚图


3. 例程

点击下载 源码 文件。

dula和wela分别接一个74HC573，所以数码管显示如下：

代码
#include <reg51.h>

sbit dula=P2^6;        //段选信号的锁存器控制
sbit wela=P2^7;        //位选信号的锁存器控制

unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,
                        0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
                        //0-F的码表
void delay(unsigned int i)
{
    unsigned int m,n;
    for(m=i;m>0;m--)
        for(n=90;n>0;n--);
}

void main()
{
    unsigned char num;
    while(1)
    {
        for(num=0;num<4;num++)
        {
            P0=table[num];
            dula=1;
            dula=0;

            P0=0xfe;       //选中第一个数码管
            wela=1;
            wela=0;
            delay(1000);
        }
    }
｝
