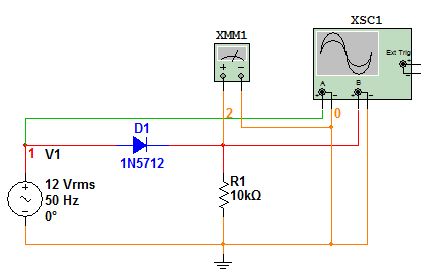

1. 电路原理图

利用二极管的单向导通性（在交流电正半周时二极管导通，负半周时截至）。

2. 仿真图

3. 总结

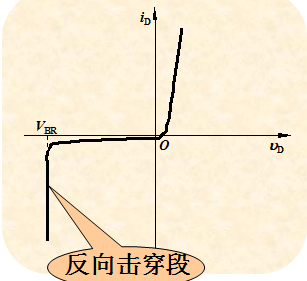

单二极管整流来说，电路整流的效果是令人不满意的，如上图来说，R1两端的电压，最终一般只达到0.45*V1；同时，由二极管的特性曲线：

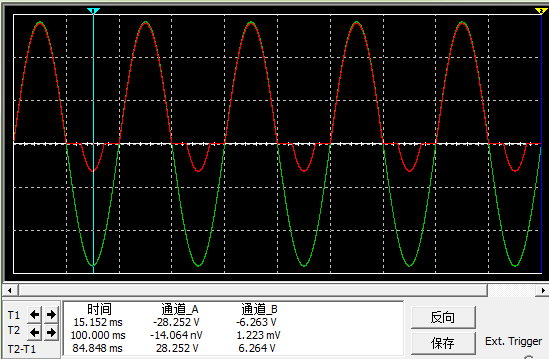

可以看出，二极管用于整流对输入电压有一定的限制，对于图中仿真使用的 1N5712 二极管来说，在增大输入电压为 20V 左右时，其图如下：

所以，对于利用二极管的整流电路来说，一定要注意输入电压幅值。
