双向3.3V转1.8V电压转换芯片

admin 于 2017-12-17 16:04 发表在 嵌入式开发笔记，👁 7358

之前介绍过STM32的GPIO电平阈值的实验《STM32F103高低电平的阈值实验》，但实际应用中，为了保证芯片间电平的稳定性，常常会使用电平转换芯片。

一个应用案例：

通过基于Cortex M0+方案的Atmel SAMD20系列芯片驱动SHTC1温湿度传感器。由于SAMD20芯片采用3.3V供电，与SHTC1采用1.8V电压供电不匹配，因此电路设计中采用了TI的一款电平转换芯片sn74lvc2t45。

1. 实际应用


2. 电平转换芯片

推荐 sn74lvc2t45官网

2.1 芯片特性

完全可配置的双通道设计，允许每个端口工作在 1.65V - 5.5V。

最大数据速率：

  • 420 Mbps (3.3V to 5V Translation)

  • 210 Mbps (Translate to 3.3 V)

  • 140 Mbps (Translate to 2.5 V)

  • 75 Mbps (Translate to 1.8 V)

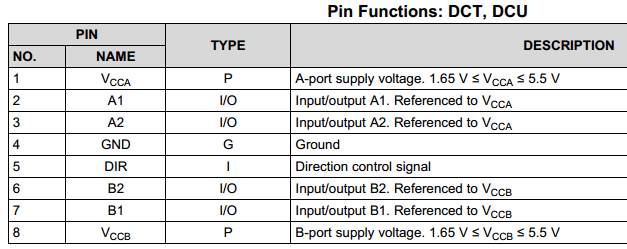

2.2 管脚分布


2.3 功能介绍

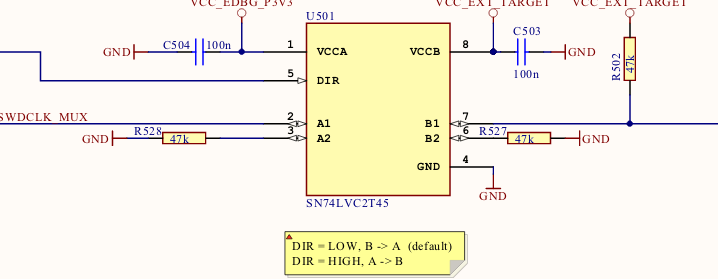

3. 电路原理图


当 DIR 为高，A->B ；当 DIR 管脚为低，B->A。

实际应用中，若需要同时兼备“输入输出”，则可通过软件控制 DIR 高低切换来实现。
