OpenRISC—OR1200总线标准Wishbone

admin 于 2021-02-22 08:36 发表在 软核OR1200，👁 2482

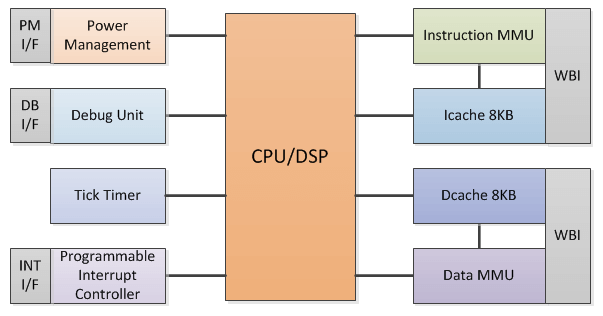

上一篇《OpenRISC—OR1200各子模块总览》对OR1200各子模块进行了介绍。针对5大子模块，不免产生一个疑问，这些模块之间通过怎样的接口进行连接和数据传输呢？这就要介绍Wishbone总线标准了。

1. 各端口信号定义


标准OR1200的IO端口可以分为5类：系统、指令wishbone总线接口、数据wishbone总线接口、调试接口和电源管理接口。

1.1 系统IO端口信号

序号 信号 宽度 方向 功能
1 clk_i 1 输入 CPU主时钟
2 rst_i 1 输入 复位
3 pic_ints_i 20 输入 中断
4 clmode_i 2 输入 CPU时钟与wish-bone时钟比例

1.2 指令wishbone总线接口IO端口信号

序号 信号 宽度 方向 功能
1 iwb_clk_i 1 输入 时钟
2 iwb_rst_i 1 输入 复位
3 iwb_ack_i 1 输入 响应
4 iwb_err_i 1 输入 错误
5 iwb_rty_i 1 输入 重试
6 iwb_dat_i 32 输入 数据输入
7 iwb_cyc_o 1 输出 循环
8 iwb_adr_o 32 输出 地址
9 iwb_stb_o 1 输出 选通
10 iwb_we_o 1 输出 写使能
11 iwb_sel_o 4 输出 字节选择
12 iwb_dat_o 32 输出 数据输出
13 iwb_cab_o 1 输出 突发
14 iwb_cti_o 3 输出 循环类型
15 iwb_bte_o 2 输出 突发类型扩展

1.3 数据wishbone总线接口IO端口信号

序号 信号 宽度 方向 功能
1 dwb_clk_i 1 输入 时钟
2 dwb_rst_i 1 输入 复位
3 dwb_ack_i 1 输入 响应
4 dwb_err_i 1 输入 错误
5 dwb_rty_i 1 输入 重试
6 dwb_dat_i 32 输入 数据输入
7 dwb_cyc_o 1 输出 循环
8 dwb_adr_o 32 输出 地址
9 dwb_stb_o 1 输出 选通
10 dwb_we_o 1 输出 写使能
11 dwb_sel_o 4 输出 字节选择
12 dwb_dat_o 32 输出 数据输出
13 dwb_cab_o 1 输出 突发
14 dwb_cti_o 3 输出 循环类型
15 dwb_bte_o 2 输出 突发类型扩展

1.4 调试IO端口信号

序号 信号 宽度 方向 功能
1 dbg_stall_i 1 输入 停止CPU
2 dbg_dat_i 32 输入 数据输入
3 dbg_adr_i 32 输入 地址输入
4 dbg_op_i 3 输入 操作选择
5 dbg_ewt_i 1 输入 观察点触发
6 dbg_lss_o 4 输出 Load/Store单元状态
7 dbg_is_o 2 输出 指令预取状态
8 dbg_wp_o 11 输出 观察点
9 dbg_bp_o 1 输出 断点
10 dbg_dat_o 32 输出 数据输出

1.5 电源管理IO端口信号

序号 信号 宽度 方向 功能
1 pm_cpustall_i 1 输入 停止CPU
2 pm_clksd_o 4 输出 时钟停止因数
3 pm_dc_gate_o 1 输出 门控数据缓存时钟
4 pm_ic_gate_o 1 输出 门控指令缓存时钟
5 pm_dmmu_gate_o 1 输出 门控数据MMU时钟
6 pm_immu_gate_o 1 输出 门控指令MMU时钟
7 pm_tt_gate_o 1 输出 门控滴答定时器时钟
8 pm_cpu_gate_o 1 输出 门控CPU主时钟
9 pm_wakeup_o 1 输出 唤醒
10 pm_lvolt_o 1 输出 低压状态

2 Wishbone总线

总线规范是一种片上系统IP核互连体系结构。它定义了一种IP 核之间公共的逻辑接口，减轻了系统组件集成的难度，提高了系统组件的可重用性、可靠性和可移植性，加快产品市场化的速度。目前常见的片上总线规范有ARM公司的AMBA、IBM公司的CoreConnect、Altera公司的Avalon、以及Wishbone。

Wishbone是Silicore公司提出来的，现已被移交给OpenCores组织维护。由于其开放性，已有不少的用户群体，特别是一些免费的IP核，大多采用Wishbone标准。Wishbone总线规范用于软核、固核和硬核，对开发工具和目标硬件没有特殊要求，并且兼容绝大多数已有的综合工具，可以用多种硬件描述语言来实现。

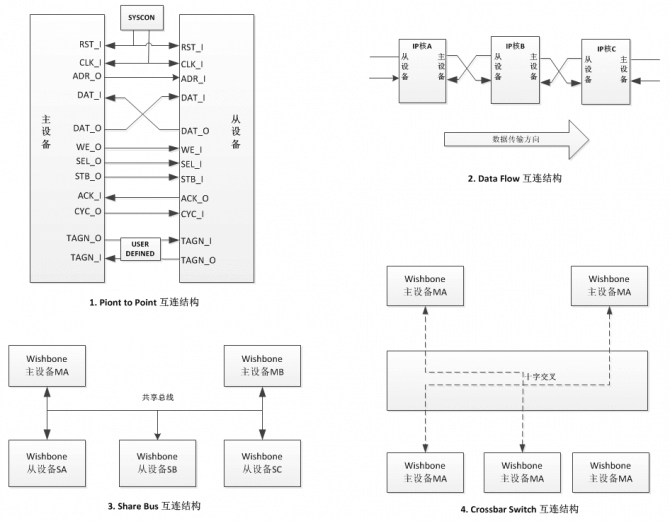

为满足不同系统的需要，Wishbone总线提供了四种不同的IP核互连方式：

  • 点到点（Point to Point）：用于两IP核直接互连；
  • 数据流（Data Flow）：用于多个串行IP之间的数据并发传输；
  • 共享总线（Shared Bus）：多个IP核共享一条总线；
  • 交叉开关（Crossbar Switch）：同时连接多个主从部件，提高系统吞吐量。


wishbone总线主要特征如下：

  • 所有应用适用于同一种总线体系结构；
  • 是一种简单、紧凑的逻辑IP核硬件接口，只需很少的逻辑单元即可实现；
  • 时序非常简单
  • 主/从结构的总线，支持多个总线主设备
  • 8~64位数据总线（可扩充）
  • 单周期读/写
  • 支持所有常用的总线数据传输协议，如单字节读/写周期、块传输周期、控制操作及其他的总线事务等；
  • 支持多种IP核互连网络，如单向总线、双向总线、基于多路互用的互连网络、基于三态的互连网络等；
  • 支持总线周期的正常结束、重试结束和错误结束；
  • 使用用户自定义标记（TAG），确定数据传输类型、中断向量等；
  • 仲裁机制由用户自定义；
  • 独立于硬件技术（FPGA、ASIC、bipolar、MOS等），IP核类型（软核、固核、硬核），综合工具，布局和布线技术等。

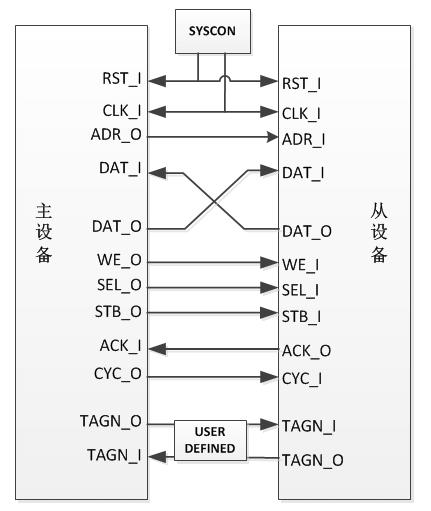

2.1 Wishbone总线信号


Wishbone总线信号分为四类：系统控制信号、主从共有信号、主设备信号和从设备信号。

2.1.1 系统控制信号

序号 信号 功能 描述
1 CLK_O 系统时钟输出 系统时钟输出。由SYSCON模块产生，它同步Wishbone互连的所有内部信号有效。INTERCON（主/从设备连接）模块连接CLK_O和主从设备的CLK_I信号。
2 RST_O 复位输出 由SYSCON模块产生，它强制所有的Wishbone接口重新启动。所有的内部自启动状态将被强制处于初始状态。INTERCON模块（主/从设备连接模块）连接RST_O和主设备的RST_I信号。

2.1.2 主从共有信号

序号 信号 功能 描述
1 CLK_I 时钟输入 同步Wishbone互连的所有内部信号有效。所有的Wishbone输出信号在CLK_I的上升沿寄存，在CLK_I的上升沿前处于稳定状态。
2 RST_I 复位输入 强制Wishbone接口重新启动。此外，所有的内部自启动状态机将被强制处于初始状态。这个信号只复位Wishbone接口，不需复位IP Core的其他部分。
3 DAT_I 数据输入总线 用来传递二进制数据。总线的边界由端口大小决定，端口的最大值为64位（如DAT_I[0:63]）
4 DAT_O 数据输出总线 用于传递二进制数据。总线的边界由端口大小决定，端口的最大值64位（如DAT_O[0:63]）
5 TGD_I 数据标记类型 用于主设备和从设备的接口上。它包含与数据输入总线DAT_I有关的信息，并且由STB_I信号决定有效性。比如，奇偶保护、错误修正和时序标记信号可以附加在数据总线上。由于新信号的时序已经预先定义，这些标记简化了新信号的定义工作。在接口的数据手册中必须定义数据标记的名称和操作。
6 TGD_O 数据标记类型 用于主设备和从设备的接口上。它包含与数据输出总线DAT_O有关的信息，并且由STB_I信号决定有效性。由于新信号的时序已经预先定义，这些标记位简化了新信号的定义工作。在接口的数据手册中必须定义数据标记的名称和操作。

2.1.3 主设备信号

序号 信号 功能 描述
1 ADR_O 地址输出总线 用于传递二进制地址。总线的高端边界由IP Core的地址总线的宽度决定，总线的低端边界由数据端口的宽度和粒度决定。比如，一个32位的数据端口的字节粒度是ADR_O[2:n]。对于有些情况（比如FIFO接口），在接口中没有这个总线。
2 WE_O 写使能输出 指示当前的本地总线循环是READ循环还是WRITE循环。 1代表写，0代表读。
3 SEL_O 选择输出总线 指示在READ循环时有效数据在DAT_I总线中的位置，以及在WRITE循环时有效数据在DAT_O总线中的位置。选择输出总线的边界由端口的粒度决定。比如，如果在一个64位的端口中使用8位的粒度，那么选择输出总线将有8个信号，边界是SEL_O[0:7]。每个单独的选择信号确定64位数据总线的8个有效字节中的一个。
4 STB_O 选通输出 指示一个有效的数据传输循环。它用于确定像SEL_O这样的接口上的其他信号的有效性。对于每个STB_O信号的声明，从设备需要声明ACK_I、ERR_I或RTY_I信号。
5 ACK_I 应答输入 当它有效时，表明一个总线循环的正常结束。
ERR_I 错误输入 提示一次错误的总线循环的结束。错误源和主设备的反应由IP Core的提供方定义。
RTY_I 重试输入 指示接口没有准备好接收或者发送数据，并且循环应当重试。何时以及如何进行重试由IP Core的提供方定义。
6 CYC_O 循环输出 当它有效时，表明正在进行一个正确的总线循环。这个信号在所有总线循环持续过程中保持有效。比如，在一个块传送过程中有很多次数据传动。CYC_O在多端口接口（如双口存储器的接口）中很有用。在这种情况下，CYC_O信号需要使用仲裁器提供的共有总线。
7 LOCK_O 锁定输出 当它有效时，表明当前的总线循环不能被打断。锁定信号用于声明需要获取对总线完全拥有权。一旦传送开始，INTERCON模块不会将总线控制权交给其他主设备，直到当前主设备放弃LOCK_O或CYC_O。
8 TGA_O 地址标记类型 包含与地址线ADR_O有关信息，并且由STB_O信号确定有效性。比如，地址尺寸（24位、32位）和存储器管理（保护与非保护）信号可以附加在某一个地址上。由于新信号的时序已经预先定义，这些标记位简化了新信号的定义工作。在接口的数据手册中必须定义数据标记的名称和操作。
9 TGC_O 循环标记类型 包含与总线循环有关的信息，并且由CYC_O信号决定有效性。比如，数据传输、中断响应和缓存控制循环由循环标记来唯一确定。它们也可以用来区别SINGLE、BLOCK和RMW循环。由于新信号的时序已经预先定义，这些标记位简化了新信号的定义工作。在接口的数据手册中必须定义数据标记的名称和操作。

2.1.4 从设备信号

序号 信号 功能 描述
1 ADR_I 地址输入总线 用于传递二进制地址。总线的高端边界由IP Core的地址总线的宽度决定，总线的低端边界由数据端口的宽度和粒度决定。比如，一个32位的数据端口的字节粒度是ADR_O[2:n]。对于有些情况（比如FIFO接口），在接口中没有这个总线。
2 WE_I 写使能输入 指示当前的本地总线循环是READ循环还是WRITE循环。 1代表写，0代表读。
3 SEL_I 选择输入总线 指示在WRITE循环时有效数据在DAT_I总线中的位置，和在READ循环时有效数据在DAT_O总线中的位置。选择输出总线的边界由端口的粒度决定。比如，如果在一个64位的端口中使用8位的粒度，那么选择输出总线将有8个信号，边界是SEL_I[0:7]。每个单独的选择信号确定64位数据总线的8个有效字节中的一个。
4 STB_I 选通输入 当它有效时，指示这个从设备被选中。当STB_I有效时，一个从设备应当只对其他的Wishbone信号作出反应。对于每个STB_I信号的声明，从设备需要声明ACK_O、ERR_O或RTY_O。
5 ACK_O 应答输出 当它有效时，表明一个总线循环的正常结束。
ERR_O 错误输出 指示一次错误的总线循环的结束。错误源和主设备的反应由IP Core的提供定义。
RTY_O 重试输出 指示接口没有准备好接收或发送数据，并且循环应该重试。何时以及如何进行重试由IP Core的提供定义。
6 CYC_I 循环输入 当它有效时，表明正在进行一个正确的总线循环。这个信号在所有总线循环的持续过程中保持有效。比如，在一个块传送过程中会有多次输出传送。CYC_I信号在第一次数据传输时有效，并且一直保持到最后一个数据传输。
7 LOCK_I 锁定输入 当它有效时，表明当前的总线循环不能被打断。一个收到LOCK_I信号的从设备只能被一个主设备访问，直到LOCK_I或CYC_I无效。
8 TGA_I 地址标记类型 包含与地址线ADR_I有关的信息，并且由STB_O信号确定有效性。比如，地址尺寸（24位、32位）和存储器管理（保护与非保护）信息可以附加在某一个地址上。由于新信号的时序已经预先定义，这些标记位简化了新信号的定义工作。在接口的数据手册中必须定义数据标记的名称和操作。
9 TGC_I 循环标记类型 包含与总线循环有关信息，并且由CYC_I信号决定有效性。比如，数据传输、中断响应和缓存控制循环，由循环标记来唯一确定。他们也可以用来区别SINGLE、BLOCK和RMW循环。由于新信号的时序已经预先定义，这些标记位简化了新信号的定义工作。在接口的数据手册中必须定义数据标记的名称和操作。

2.2 Wishbone总线时序

一个总线周期由多个不同的时钟周期构成，完成单次读/写操作、块读/写操作、读改写操作， 总线周期也相应地分为单次读/写周期、块读/写周期、读改写周期。

具体时序，请参考对应书籍。

参考来源：

[1] 《步步惊芯—软核处理器内部设计分析》      雷思磊                    电子工业出版社

[2] 《开源软核处理器OpenRisc的SOPC设计》  徐敏、孙恺等          北京航空航天出版社

下一篇：《OpenRISC—OR1200子模块QMEM》
